Высокая стабильность внесетевого напряжения и частоты 120 кВт PCS 241 кВтч батарея высокоэффективный воздушно-охлаждаемый батарейный генератор

120 кВт PCS 241 кВтч Батарейный высокоэффективный генератор с воздушным охлаждениемСпецификация

Обзор продукции

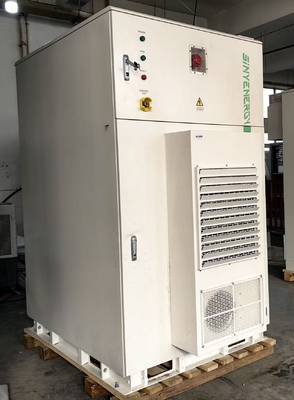

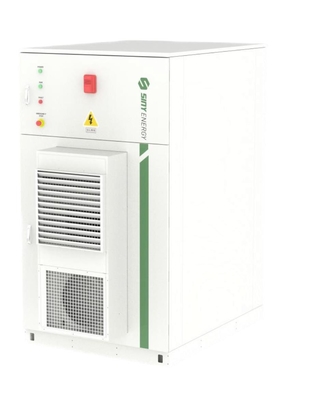

This 120k W P CS 241kW h Battery High-Efficiency Air-Cooled Battery Generators are outdoor cabinet-style integrated energy storage systems composed of integrated power control systems and high-energy-density lithium battery systems.

Интегрированная система управления мощностью включает:

• Модульная ПКС (система преобразования мощности)
• Система переключения подключенных к сети/островов
• Система распределения электроэнергии C/D C
• Местная система мониторинга
• Система управления в облаке (только в Китае)

Система литийных батарей состоит из:

• Батарейный кластер
• Система управления батареей (BMS)
• Система экологического контроля
• Система противопожарной защиты

PCS использует стандартизированный модуль компании мощностью 125 кВт, который может быть гибко сконфигурирован с батарейными ячейками различной емкости для формирования продуктов различных спецификаций.Каждый батарейный шкаф содержит один батарейный кластер, причем каждый кластер включает в себя конфигурацию 1P 240S (240 элементов в серии на цепь) с использованием 314 Ah элементов, обеспечивающих максимальную номинальную мощность 241 кВт·ч.Шкаф включает в себя STS (статический перевод S ведьма) сети подключенные/островные переключающее устройство, что позволяет плавно переходить между режимами, связанными с сетью, и вне сети.

• Гибкое использование
• Легкая установка
• Упрощенное обслуживание
• Совместимость с приложениями для хранения энергии со стороны пользователя (за счетчиком) и со стороны генерации (перед счетчиком)

Характеристики продукта

• Полностью закрытая конструкция исключает коррозию компонентов, вызванную непосредственной вентиляцией, обеспечивая оптимальные условия работы для электронных компонентов.
• Отдельный контроль температуры отсека для кабины аккумулятора и PCS. PCS использует независимую технологию теплообмена, что снижает расход энергии системы и повышает эффективность работы.
• Двухслойная архитектура противопожарной защиты (на уровне ПАК и на уровне кабины) с трехслойной защитой питания, обеспечивающей безопасность и надежность системы.
• Использует высокоэффективные модули с воздушным охлаждением 1P30S (30 ячеек в серии на модуль), достигая на 40% большей плотности интеграции по сравнению с обычными модулями рынка.Это сводит к минимуму точки соединения пакетов с пакетами, уменьшая потери системы и операционные риски.
• Интегрирован с платформой Siny Smart Cloud для управления эксплуатацией и услуг по всему жизненному циклу, включая функциональность расчетов за энергию (только в Китае).
• Многоуровневая координация с EMS (Системой управления энергией) на уровне станции Siny позволяет стандартизировать коммерческие и промышленные решения для хранения энергии.
• Встроенный 200 кВт STS (Статический переключатель передачи) обеспечивает бесперебойный переход в режим подключения к сети/остров с временем переключения < 20 мс.

Преимущества продукта

• Особенности системы хранения энергиивысокая стабильность внесетевого напряжения и частоты, с колебаниями выходного напряжения не более 1%.
• В режиме отключения от сети система хранения энергии выходной мощности может автоматически отслеживать размер мощности нагрузки;
• Система хранения энергии обладает характеристикой 200% устойчивости к нагрузке и ударам, способной выдерживать до 1,5 разных перегрузок в течение 5 последовательных секунд без искажения формы волны напряжения,и может работать непрерывно в течение 5 секунд при 2-кратной перегрузке
• В режиме отключения от сети он может поддерживать нагрузки типа энергетической обратной связи для перезарядки системы хранения энергии;
• Модульная конструкция для хранения энергии, удобная для транспортировки и подъема, быстрое развертывание и подключение.
• Этот генератор аккумуляторов может быть подключен параллельно до 10 отдельных шкафов, что позволяет гибко распределять и комбинировать для разных клиентов и различных сценариев загрузки мощности.
• Это решение применимо к клиентам, которые изначально использовали дизельные генераторы в качестве источника напряжения и нуждаются в экономии затрат и сокращении шума.Он особенно подходит для питания оборудования моторного типа, такого как краны., подъемники, лебедки и смесители на строительных площадках, тем самым достигая энергосбережения, защиты окружающей среды и нулевых выбросов углерода.Этот генератор батарей может использовать разницу между пиком и долиной электросети для снижения эксплуатационных затрат и повышения экономической выгоды (зарядка ночью и разрядка в течение дня).

Спецификация продукта

Тип класса JUP-125K-241-C Прямой ток сбоку Диапазон напряжения DC696V~DC864V Управление зарядом Постоянное питание, constant current Nominal current 157A Number of DC channels 1 AC grid connec tion Type of connection 3L+PE+N Nominal power 125kW Nominal voltage AC380V/400V/415V Nominal current 189A/180A/173A Voltage range -15%～+10% Nominal frequency 50Hz/60Hz Frequency range Nominal frequency±3Hz Power factor -1~+1 THDi ≤3% Ac off-grid Type of connection 3L+PE+N Nominal power 120kW Nominal voltage AC380V/400V Nominal frequency 50Hz/60Hz Nominal current 182A/174A THDU ≤3%

Точность напряжения 1% Точность частоты 0,2 Гц Диапазон частот Номинальная частота ± 0,2 Гц Мощность перегрузки 110% Нагрузка ≥ 10 мин.120%Load≥1min Grid-connect ed/Islanding S witching Switching time ＜20ms Nominal power 200kW Battery parame ter Single cluster battery config uration 1P240S Total battery capacity 241kWh Environment Operating temperature -25℃～55℃(Derating above 40°C) Number of air conditioners 5kW@L35/L35 Rated cooling capacity of ai r conditioner 1850W/3000W Dehumidification Active dehumidification function Relative humidity 0% to 95% RH, неконденсирующий коммуникационный коммуникационный интерфейс RS485,LAN коммуникационный протокол ModBus TCP,ModBus RTU Режим установки Режим стойки Реагент пожаротушения аэрозоли Эффективность системы >86%(@25±3°C ,0.5С

EMC Class A Isolation mode non-isolated Class of protection IP55 Cooling mode Air Conditioning Cooling (Battery cluster) + Heat Exchanger Cooling (PCS) Dimension(W*H*D) 1300*1600*2300mm(Excluding air conditioning an d heat exchanger) Weight(kg) 3400
